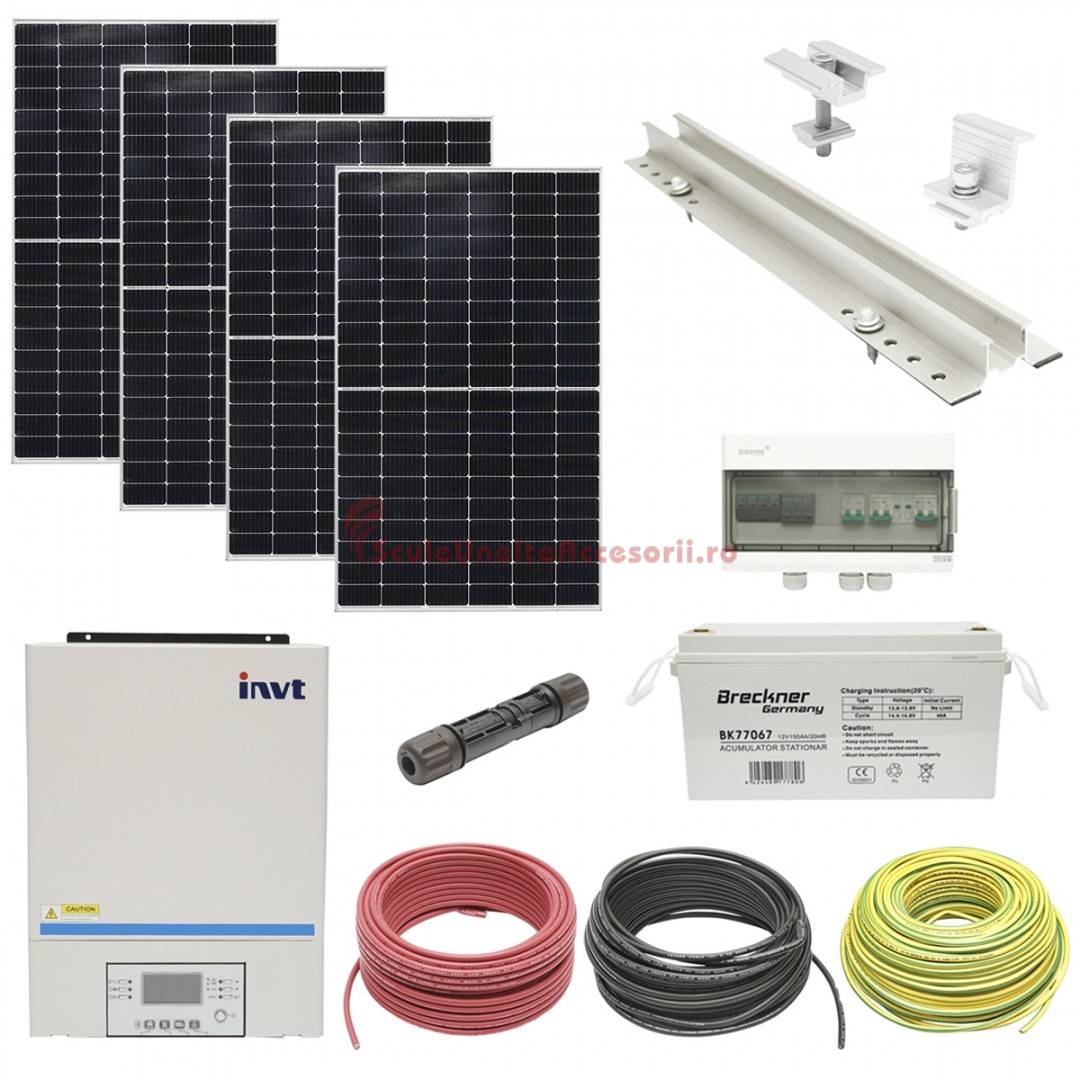

Sistem solar fotovoltaic monofazic ON/OFF-GRID 3KW cu 10 panouri 380W prindere pe acoperis de tabla

DESCHIDE - MANUAL DE UTILIZARE

DESCHIDE - FISA TEHNICA

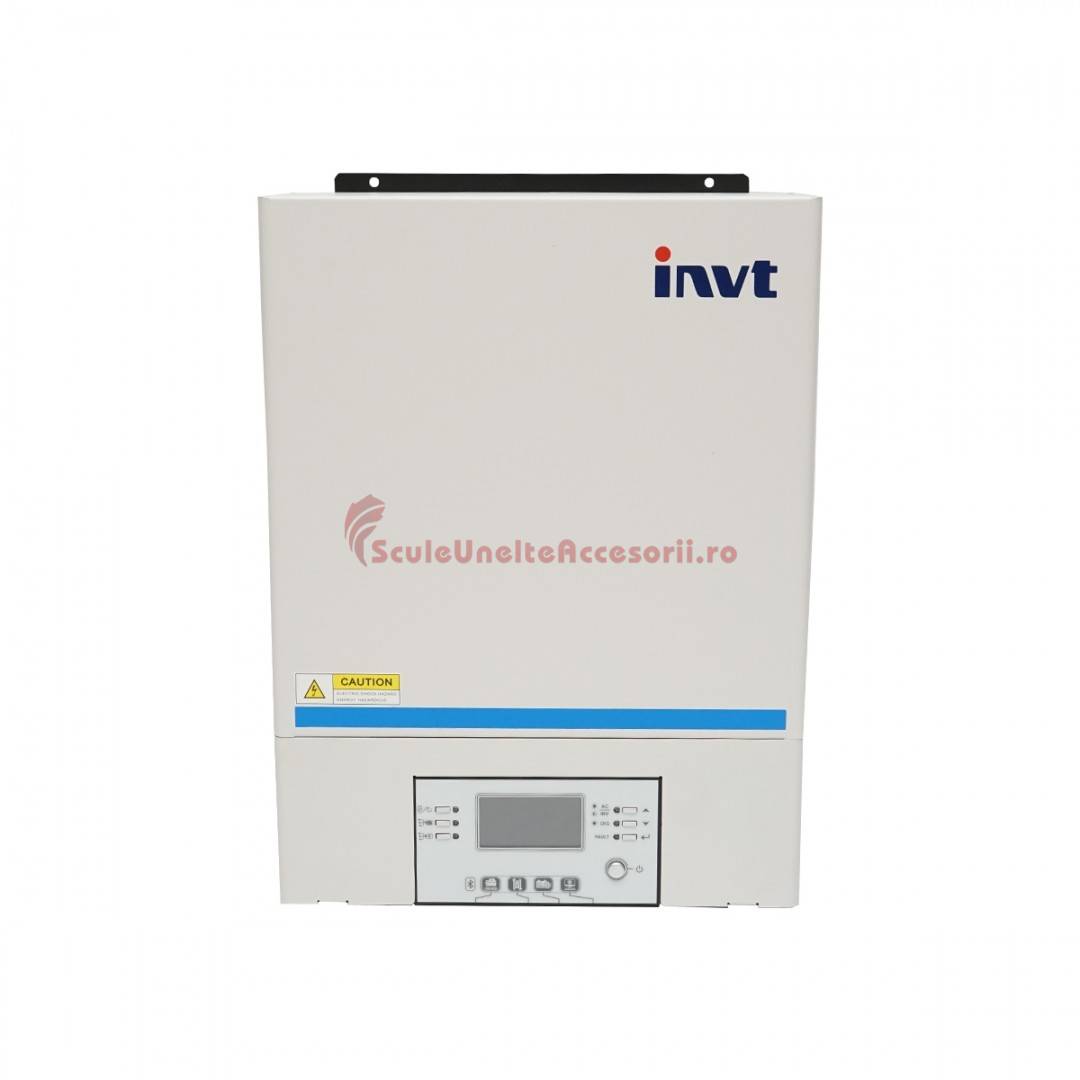

1 x INVERTOR ON/OFF-GRID 3KW, XN30IM-24 INVT, 220V, HYBRID MONOFAZIC	3000 W
Brand	INVT
Model	XN30IM-24
Tip Invertor	Off-grid/Hibrid
Putere maxima de la panouri	4000 W
Tensiune cicuit deschis din panouri	500 VDC
Tensiune MPPT	120 - 450 VDC
Numar MPPT	1
Tensiune nominala AC	220 - 230 - 240 V
Curent maxim de incarcare retea AC	100 A
Tensiune nominala DC (incarcare baterii)	24 V
Curent maxim de incarcare DC	100 A
Eficienta	93 %
Dimensiuni	300 x 400 x 115 mm
Greutate	9 Kg
Protectie	IP21
Conectivitate	RS232, USB, Bluetooth

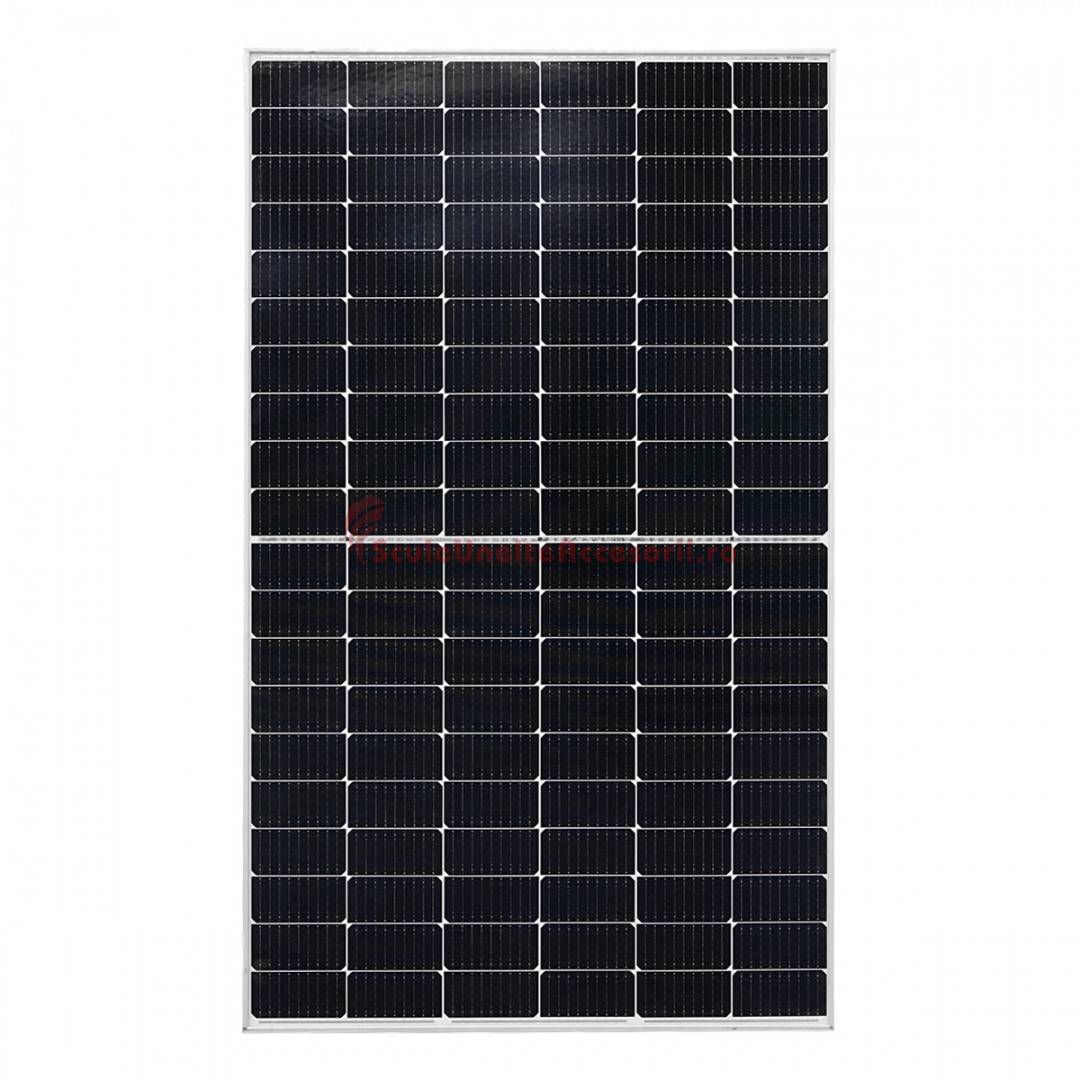

10 x PANOURI SOLARE FOTOVOLTAICE 380W	3800 W
Tip panou	Monocristalin
Putere Max.	380 W
Tensiune Vmp	34.8 V
Curent Imp	10.92 A
Tensiune circuit deschis	40.9 V
Scurt circuit	11.69 A
Eficienta	20.9 %
Dimensiuni	1755 x 1040 x 35mm
Greutate	19.5 kg

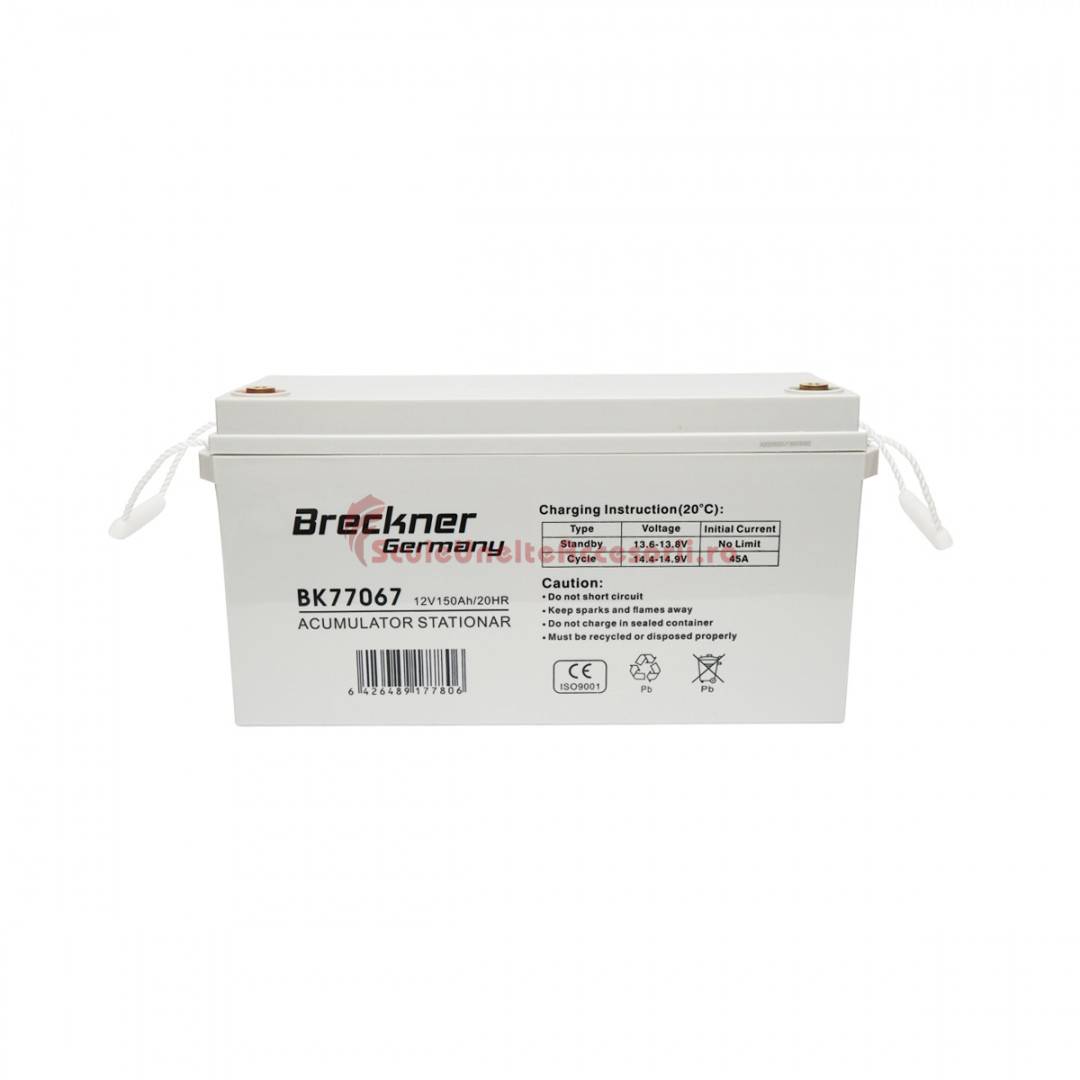

2 x BATERII CU GEL 12 V  20HR FCDG12-150	150 AH
Dimensiuni	484 x 171 x 241 mm

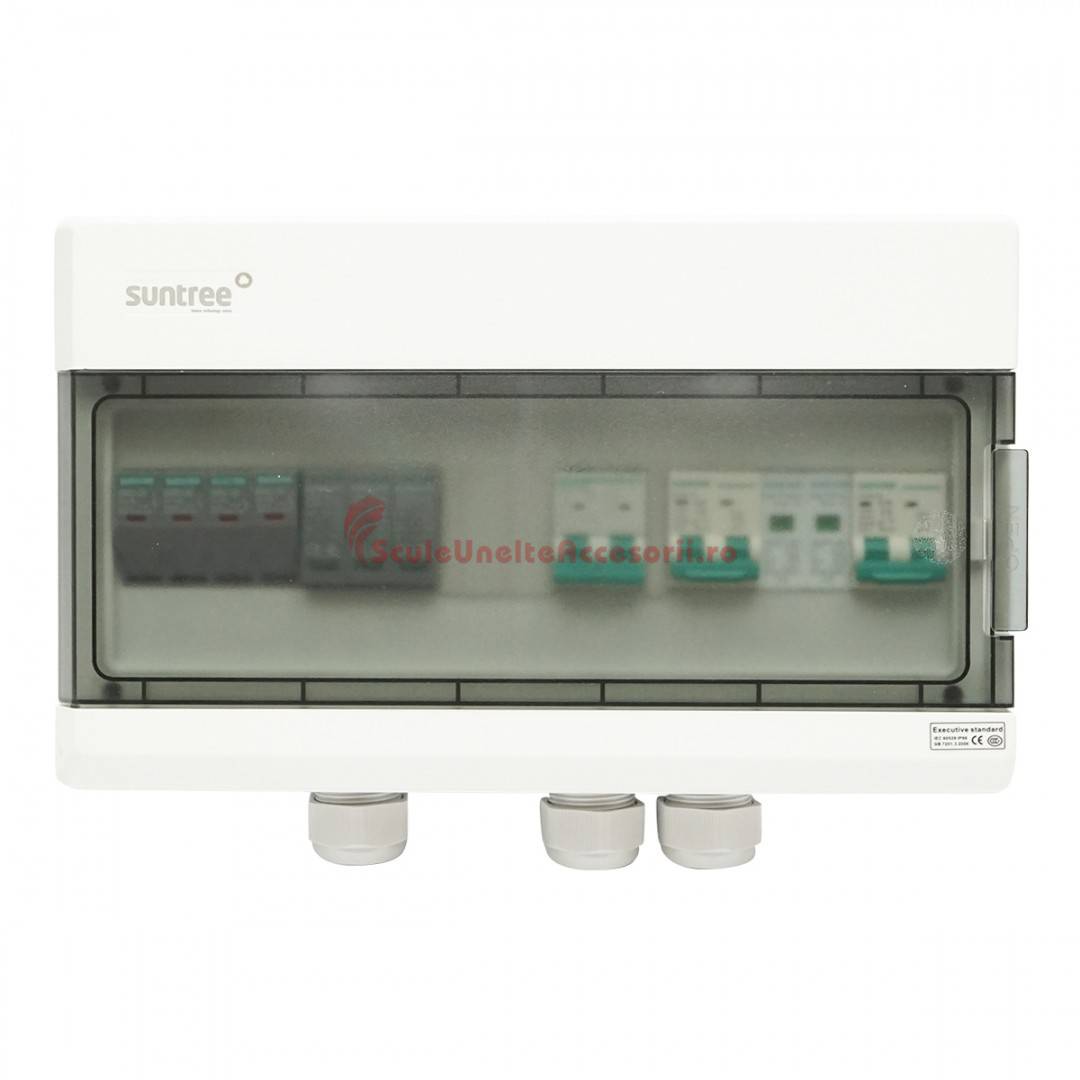

1 x TABLOU 18 SIGURANTE ECHIPAT DC/AC	SUNTREE

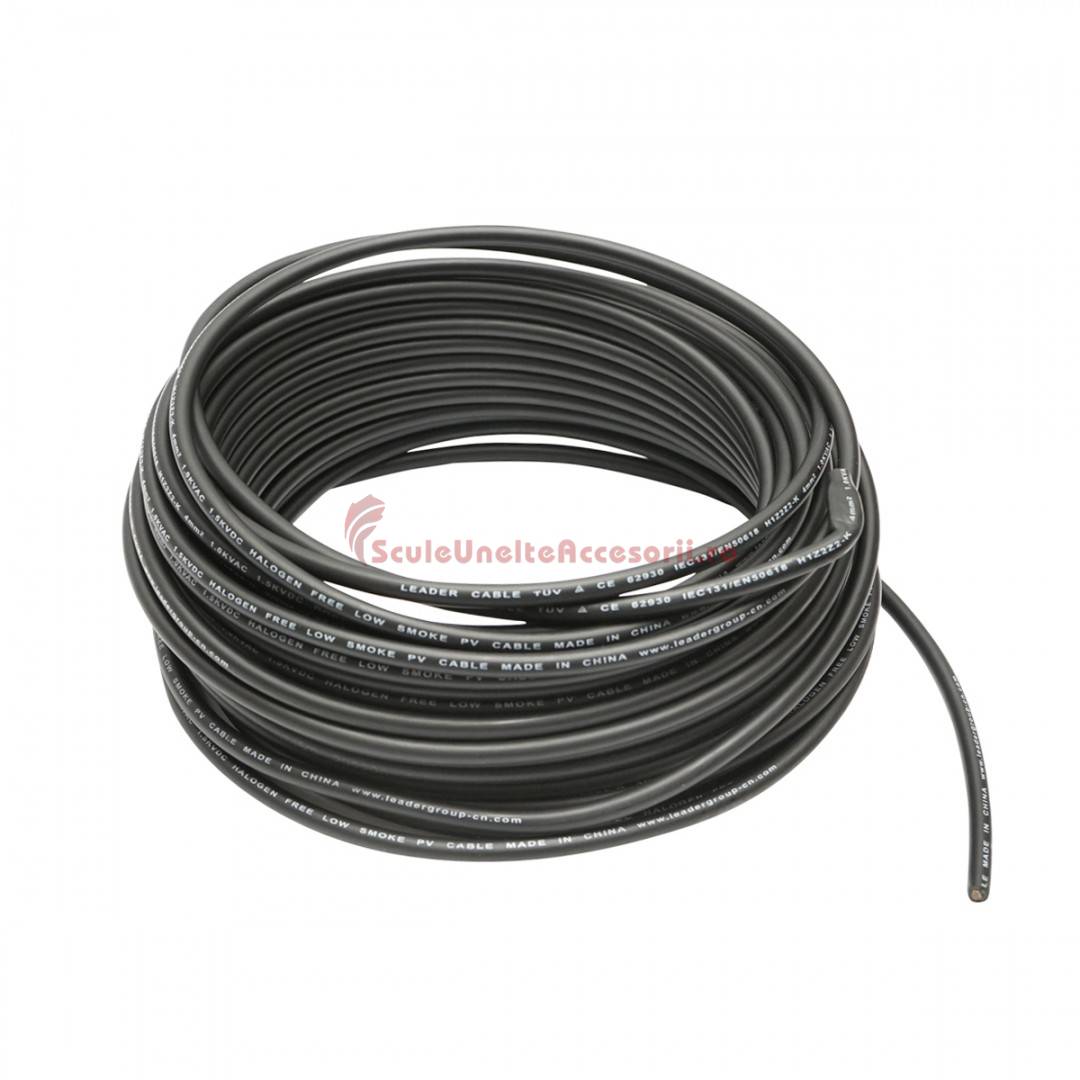

1 x CABLU PANOU SOLAR  4mm x 20m NEGRU  1.5KV, H1Z2Z2-K	20 m

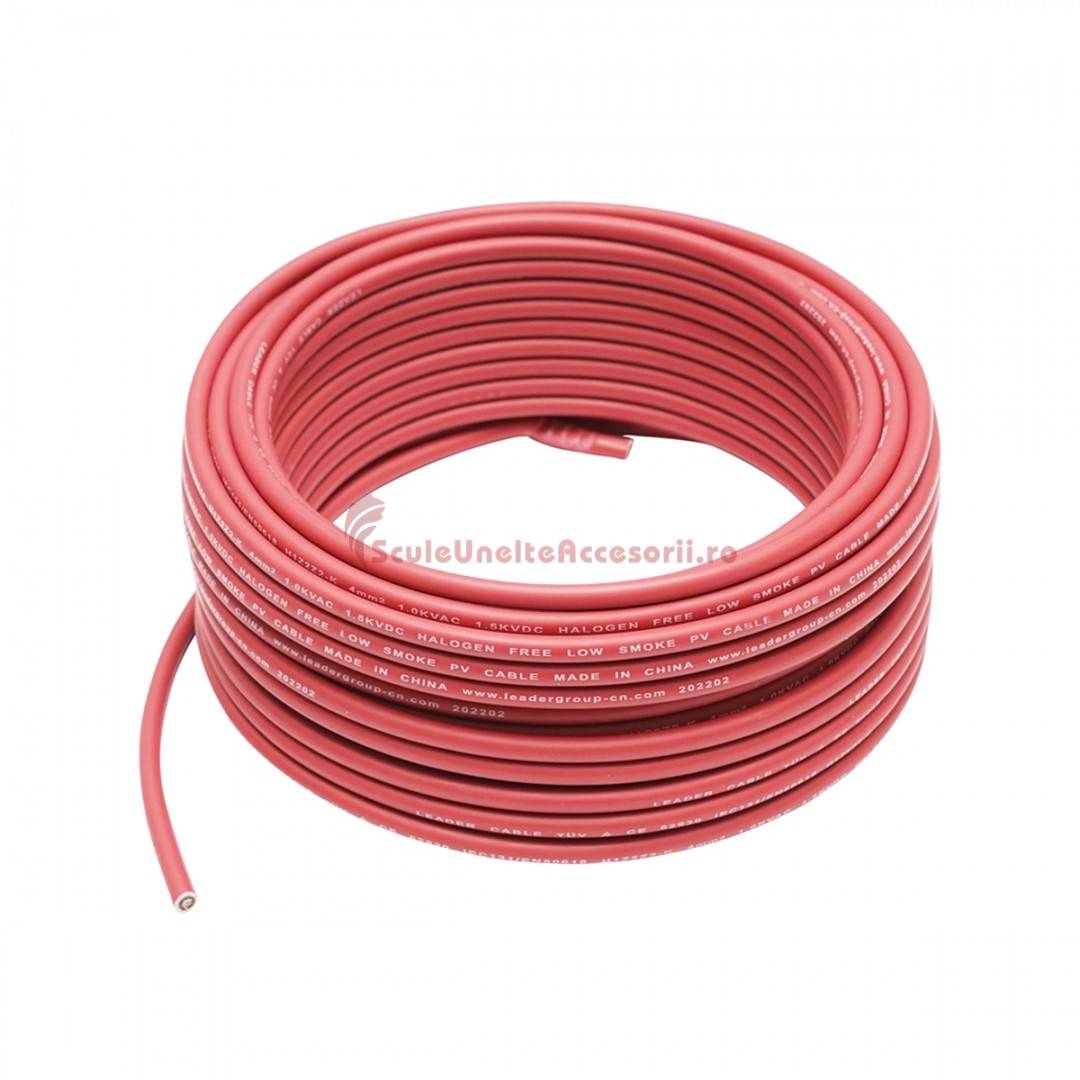

1 x CABLU PANOU SOLAR  4mm x 20m ROSU  1.5KV, H1Z2Z2-K	20 m
1 x CABLU IMPAMANTARE   MYF 1x16mm, cupru, H07V-K v GALBEN-VERDE	25 m

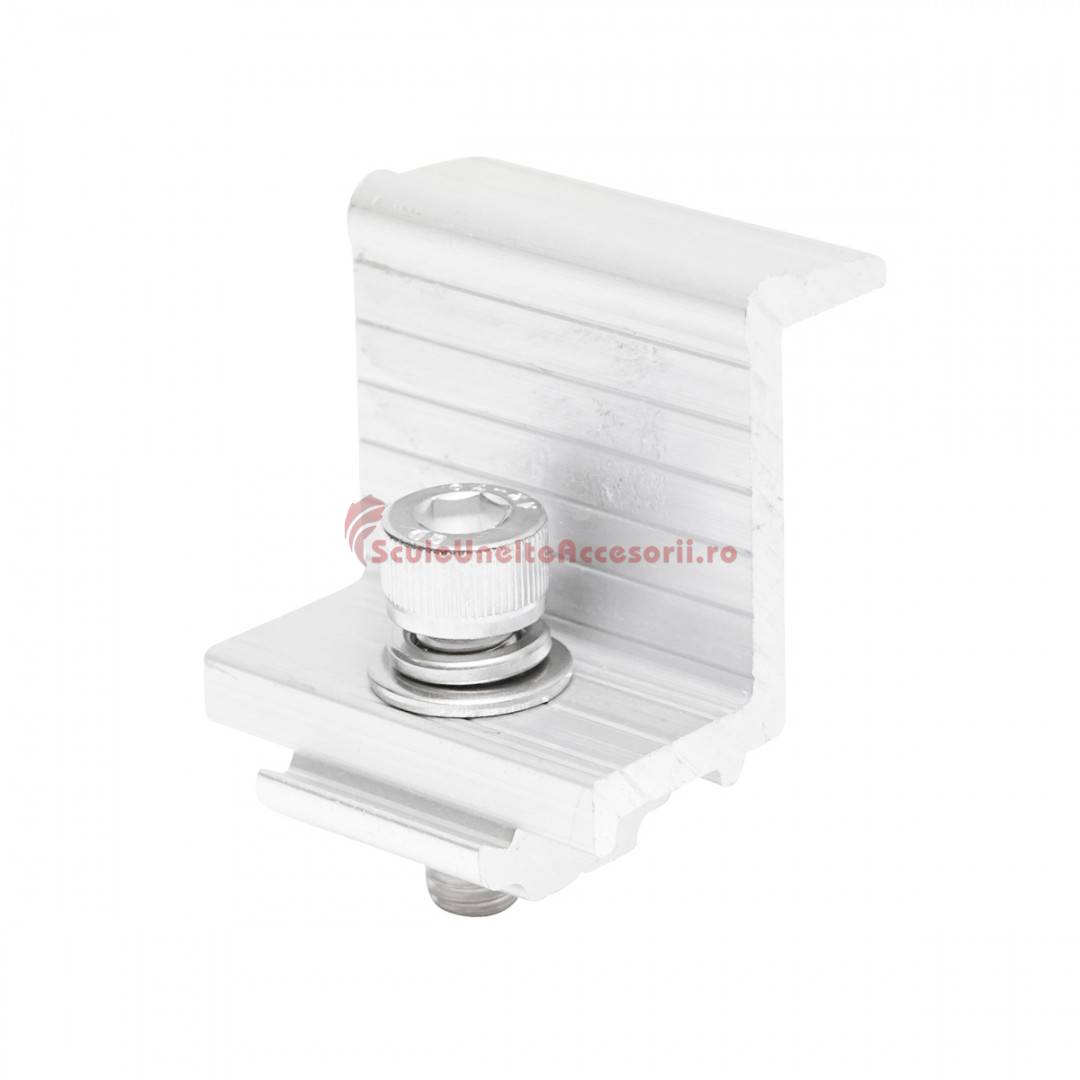

8 x CLEMA CAPAT 35 mm	8 buc

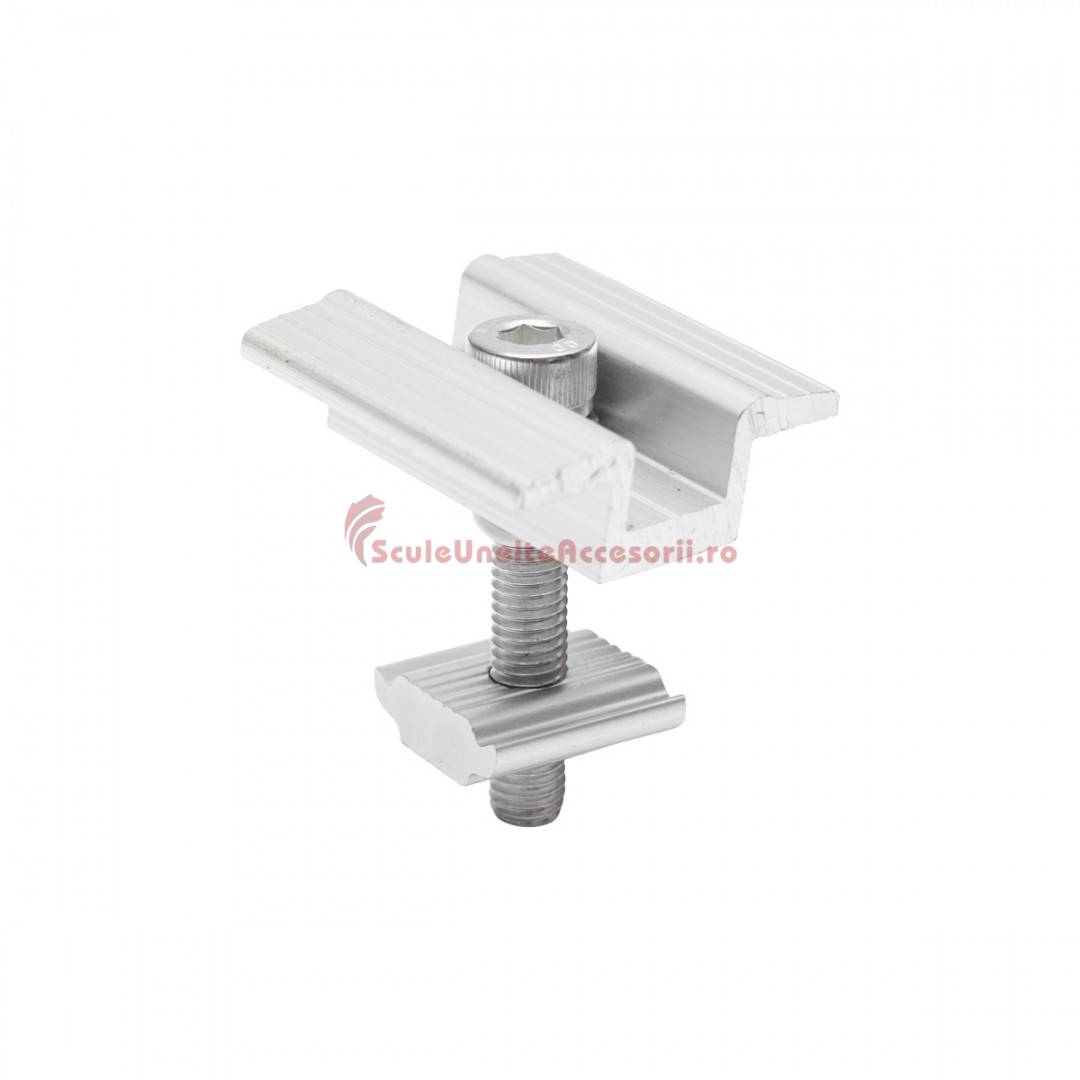

16 x CLEMA INTERMEDIARA 35 mm	16 buc
24 x MINI SINA PENTRU FIXARE PANOU SOLAR 385 mm	24 buc
6 x SETURI CONECTORI MC4	6 buc
